SF type lifting base

Model: SF type lifting base

Applicable: 15-21.5 "inch

Function: 10-15 ° left and right rotation, up and down lifting

Fixed hole position: 75 * 75MM 100 * 100MM

Maximum bearing weight: 5KG


Height: 380MM

SF-1升降底座
產品參數
1.前傾後仰角度(Tit): -5° ~ +22°
2.左右旋轉角度(Swivel): -45° ~+45°
3.垂直旋轉角度(Pivot):順時針0°~90°
4.整機升降高度(Lift): 110-150mm.

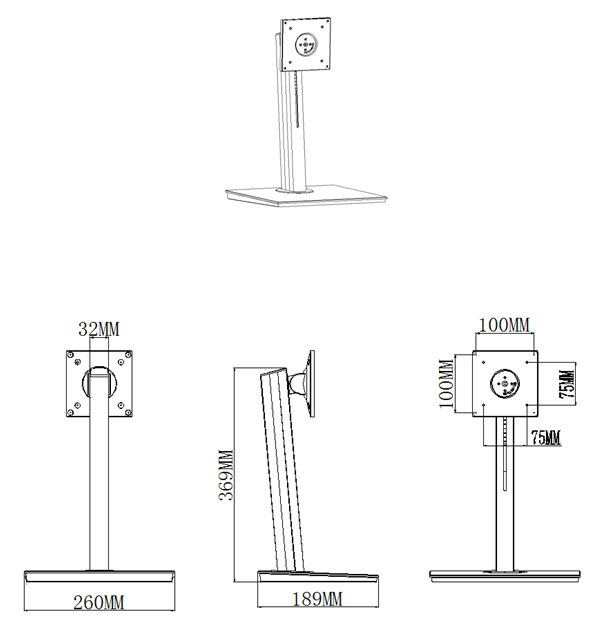

5.長寬高尺寸(mm): 260× 189X 369
6.安裝孔(Vesa):100x100  75*75(mm)
7.適配屏幕尺寸:15寸-27寸
8.適配屏幕重量:3.5~5kg
9.安裝方式:VESA螺絲固定

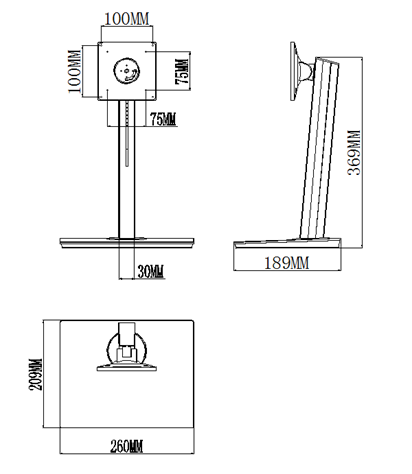

SF-1升降底座規格

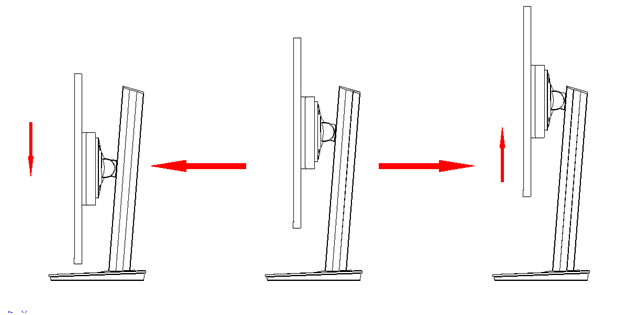

前後調整


前傾角度為10°    後傾角度為22°

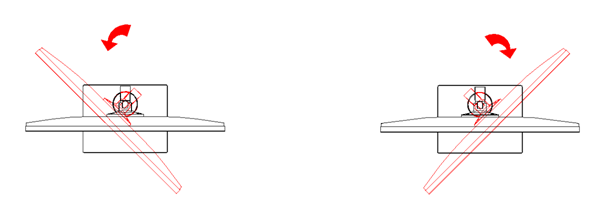

左右旋轉


向左旋轉45°              向右旋轉45°

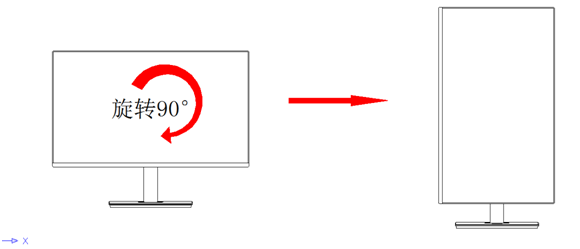

垂直旋轉

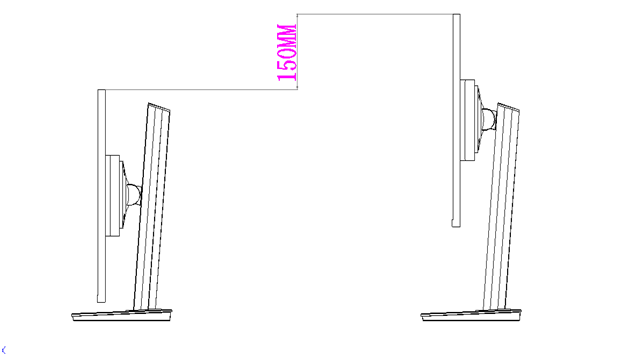

上下調整






上下行程調整110*150MM

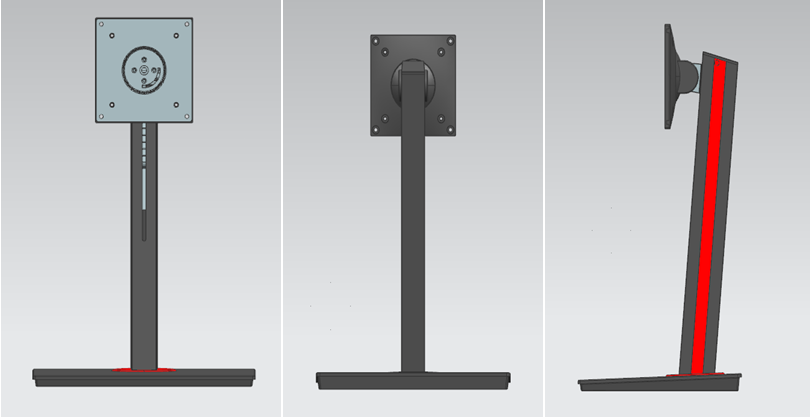

SF-1升降底座

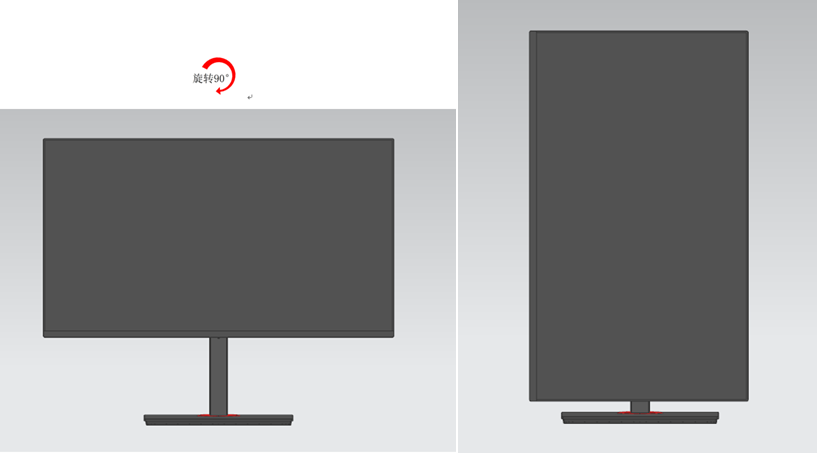

垂直旋轉90°


SF-1升降底座
